ハーレーの左側、プライマリーケース周辺にオイルのにじみや垂れが見られる場合、疑うべき代表的な原因がメインシャフトシールの劣化です。
「ハーレー プライマリーオイル漏れ」の中でも特に多いのが、インナープライマリー内部にあるメインシャフトシールからの漏れ。外側からは分かりづらいものの、内部で確実に進行しているケースも少なくありません。
今回は、実際のメインシャフトシール交換作業を例に、原因と修理工程を分かりやすく解説します。
ハーレー プライマリーオイル漏れの代表的原因
プライマリーオイル漏れにはいくつかの原因があります。
・プライマリーカバーガスケットの劣化
・ドレンボルトの締め不足
・シフトシャフトシールの摩耗
・そして最も厄介なのがメインシャフトシールの劣化
メインシャフトシール交換作業の流れ
フットボード・キックスタンド・プライマリーカバーの取り外し
まず安全確保のためバッテリーのマイナス端子を外します。車体を安定させてジャッキアップし、プライマリーオイルを完全に抜き取ります。

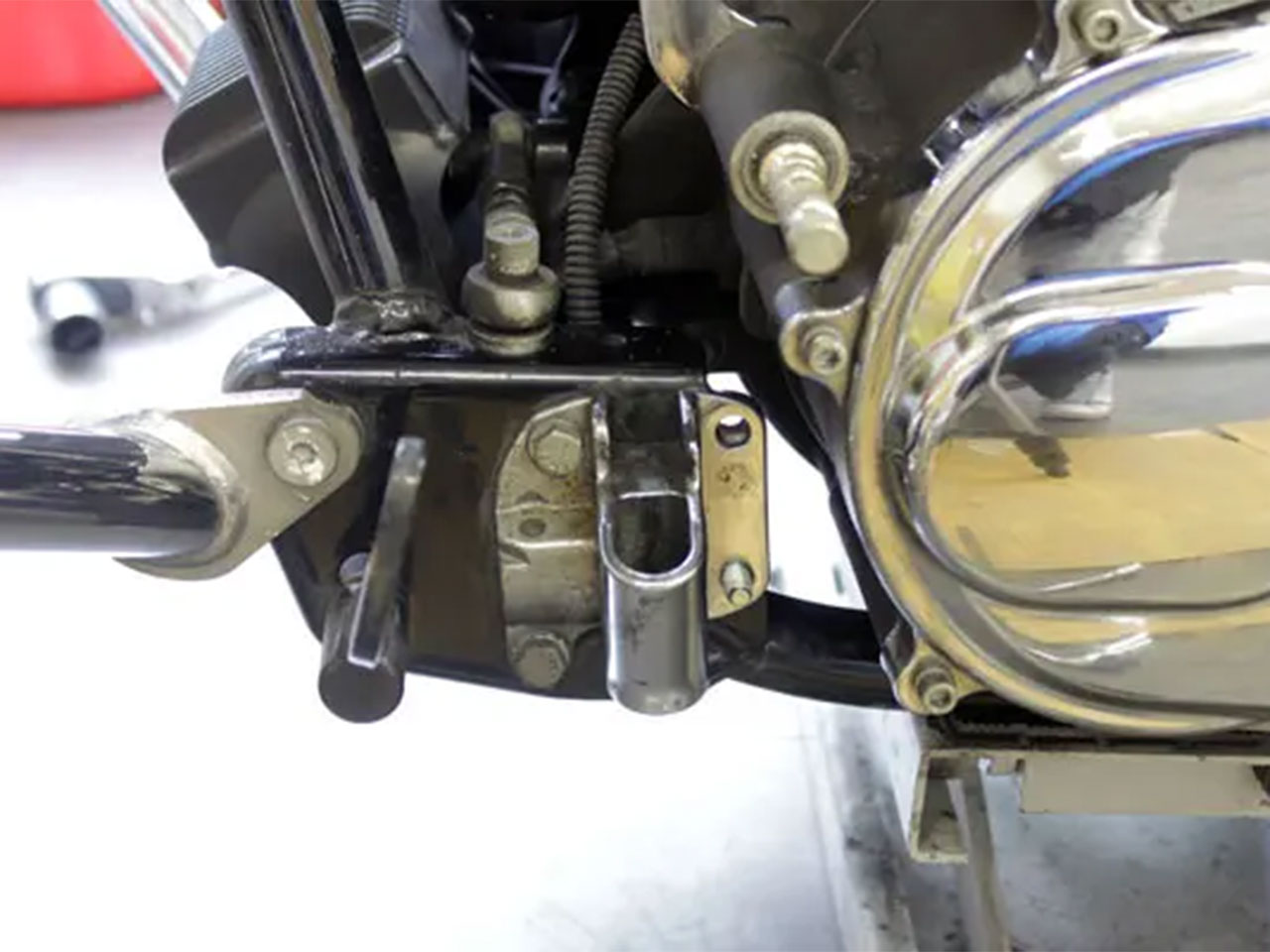

その後、作業の妨げとなるフットボード、シフトペグ、キックスタンドを取り外します。

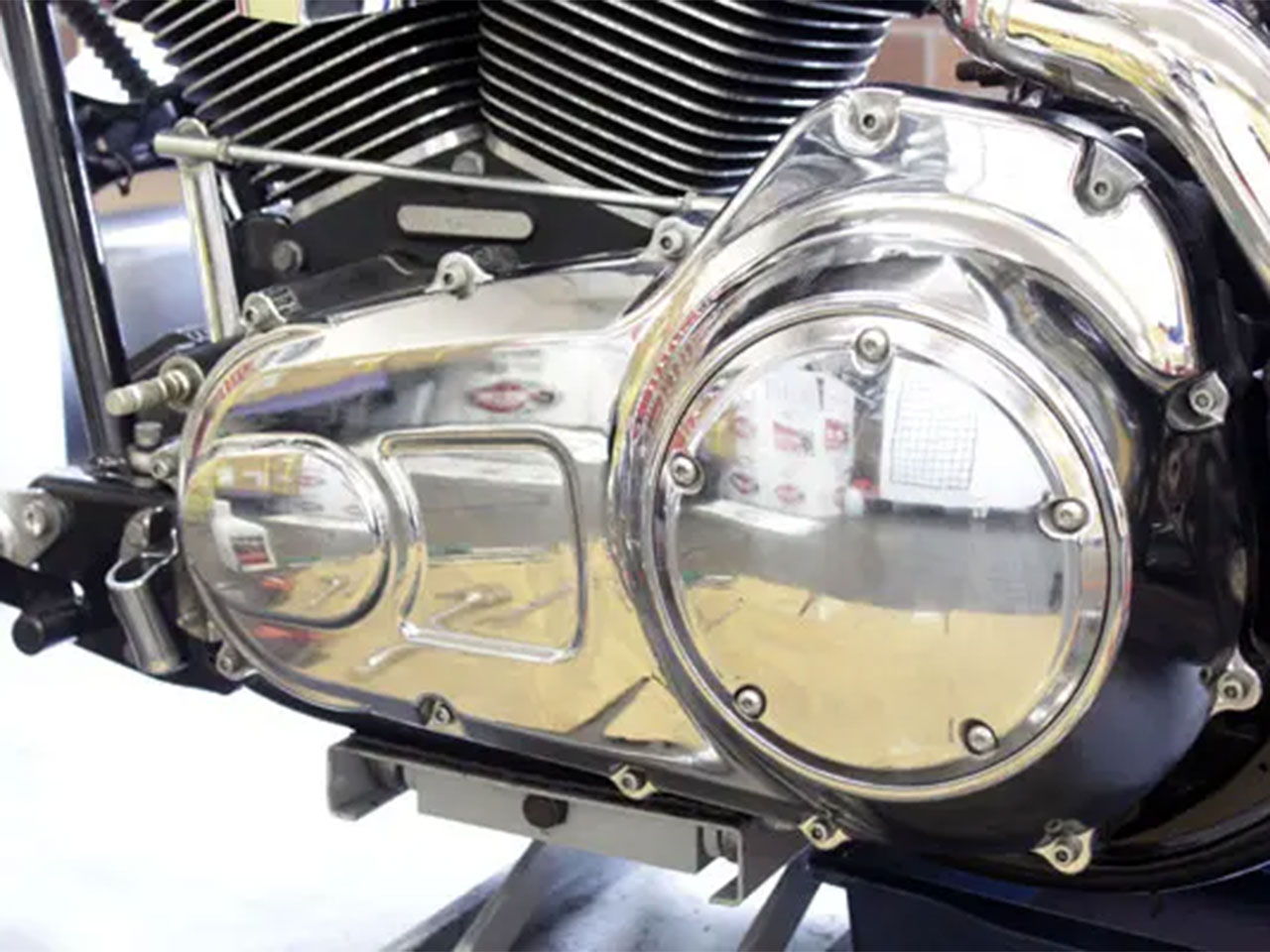

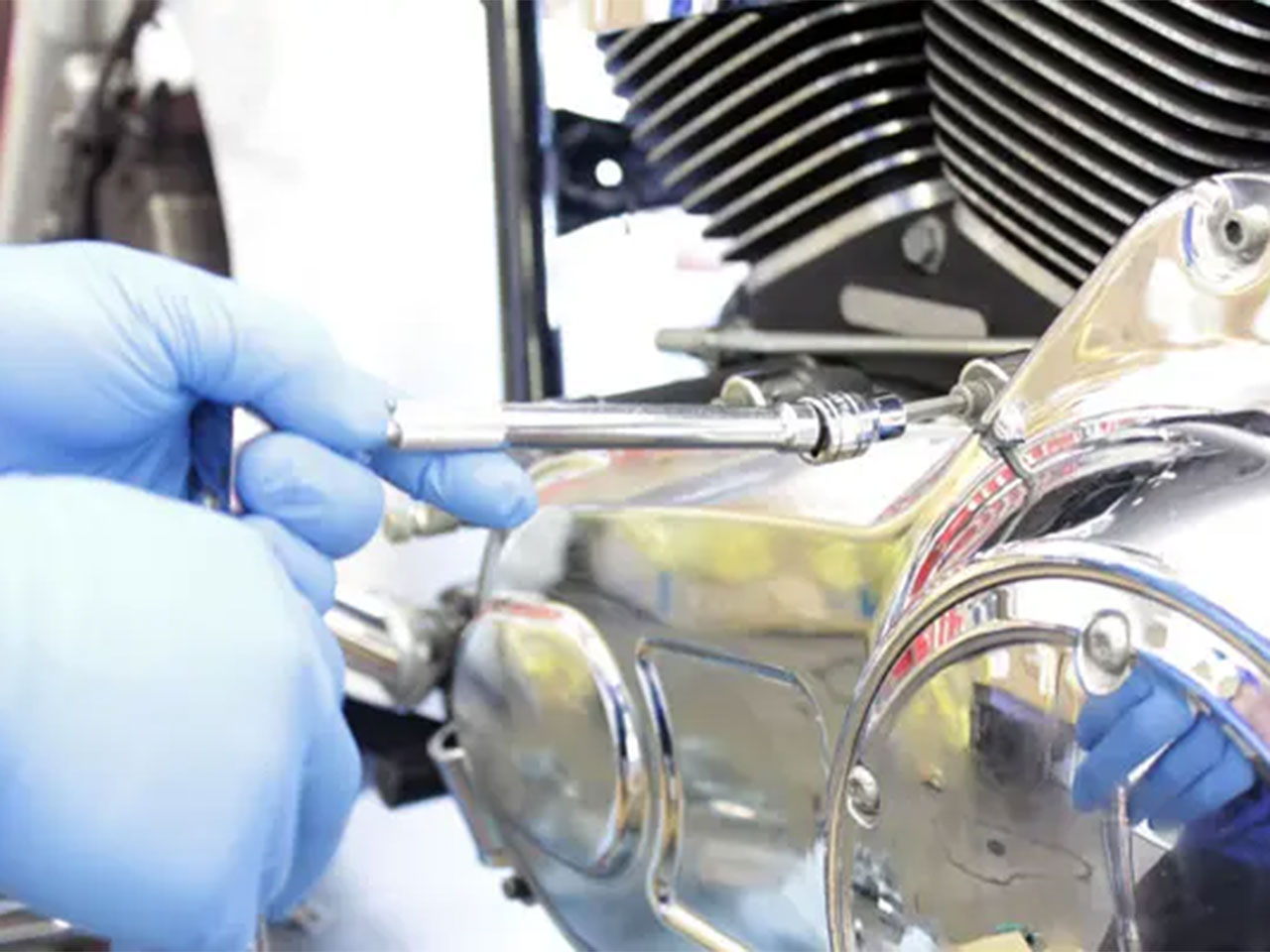

プライマリーカバーのボルトは、中心から外側へ対角線上に緩めるのが基本。歪みを防ぎながら慎重に取り外します。
インナープライマリーの取り外し

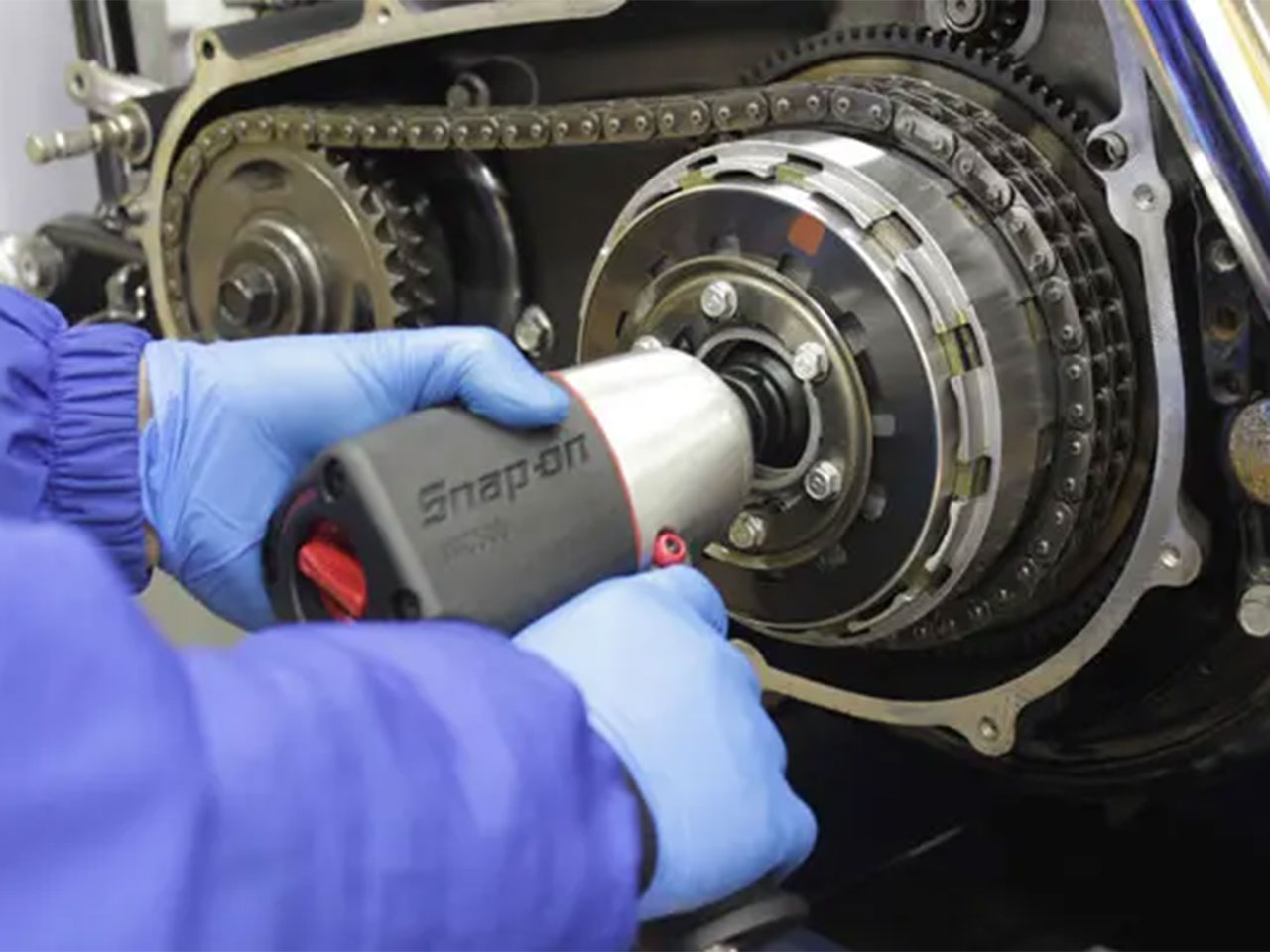

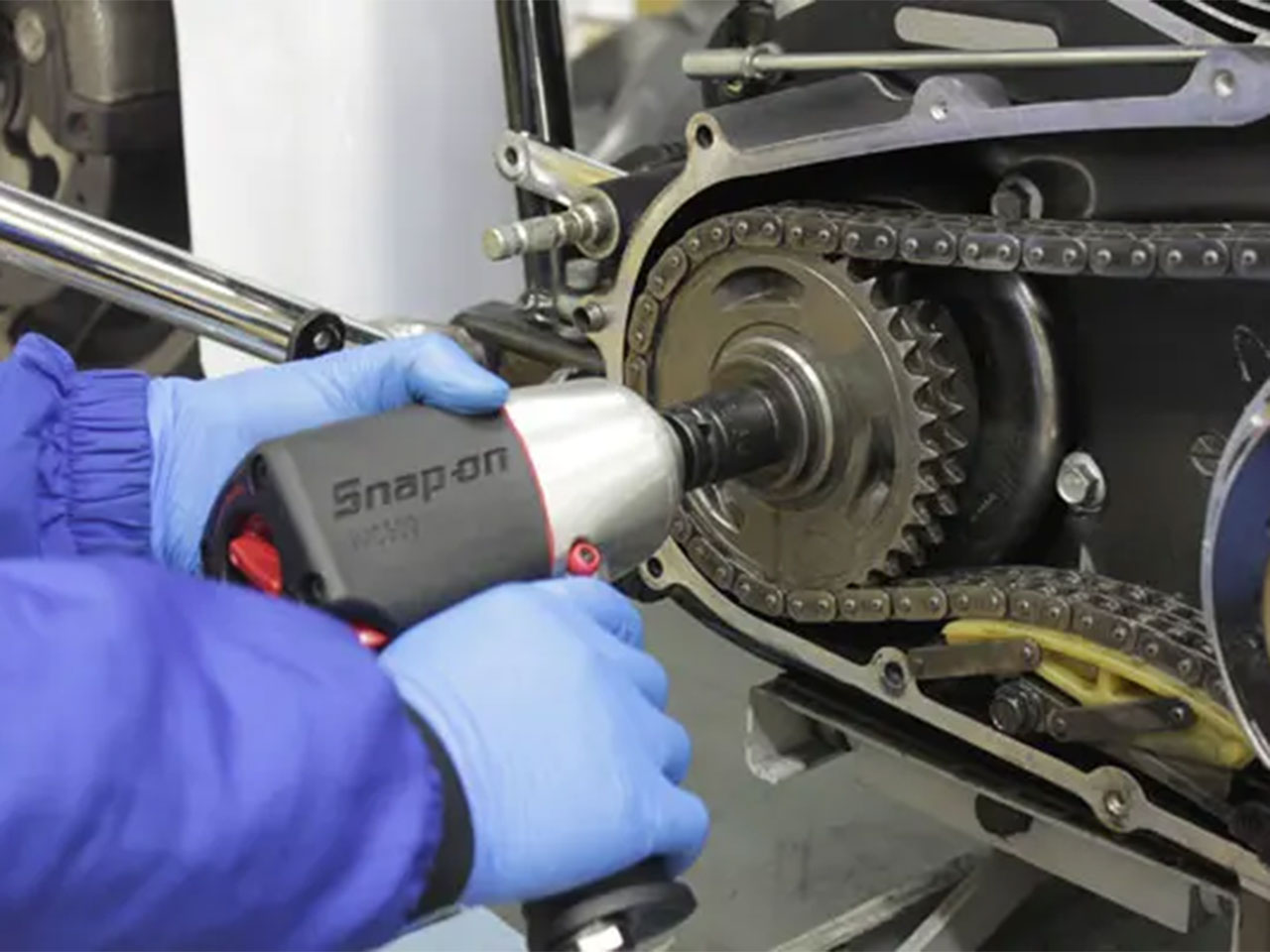

クラッチASSYおよびスプロケットのナット・ボルトをインパクトレンチで取り外します。
※クラッチ側は逆ネジのため要注意です。
プライマリーチェーンオートテンショナーはボルト2本で固定されています。取り外す際はスプリングの反発でシューが持ち上がるため、指を挟まないよう注意しましょう。

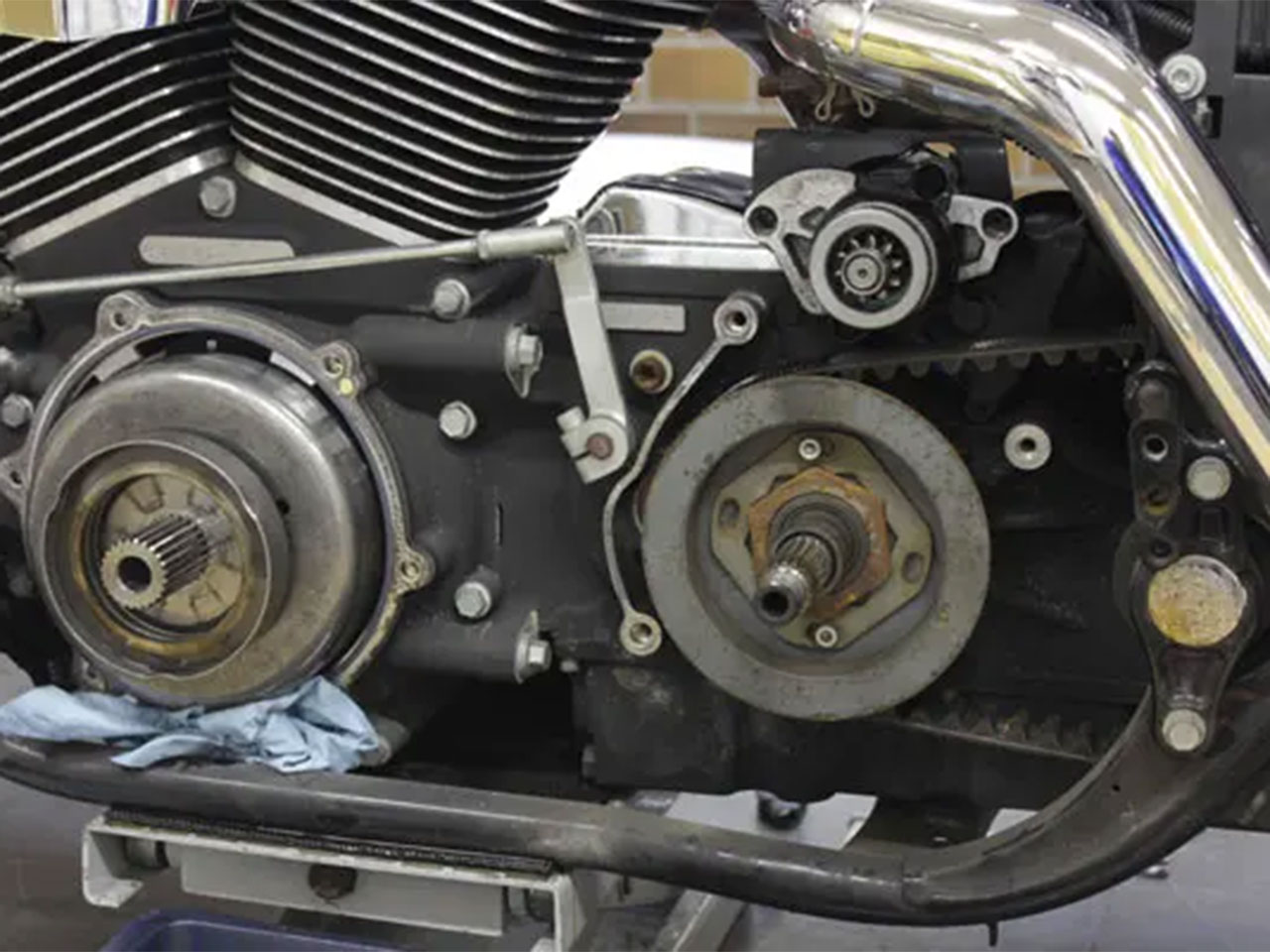

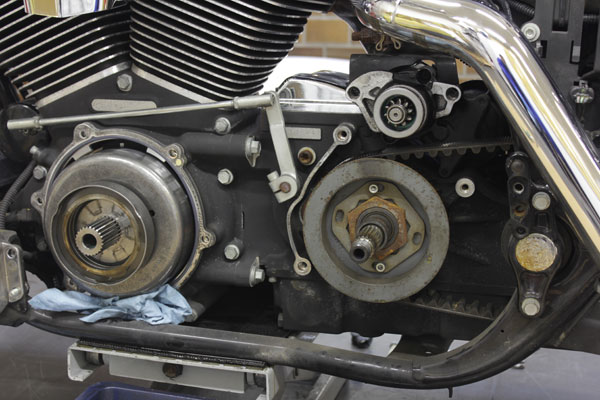

スプロケットとクラッチASSYはチェーンと一体構造のため、単体では外れません。同時に引き抜くのがポイントです。

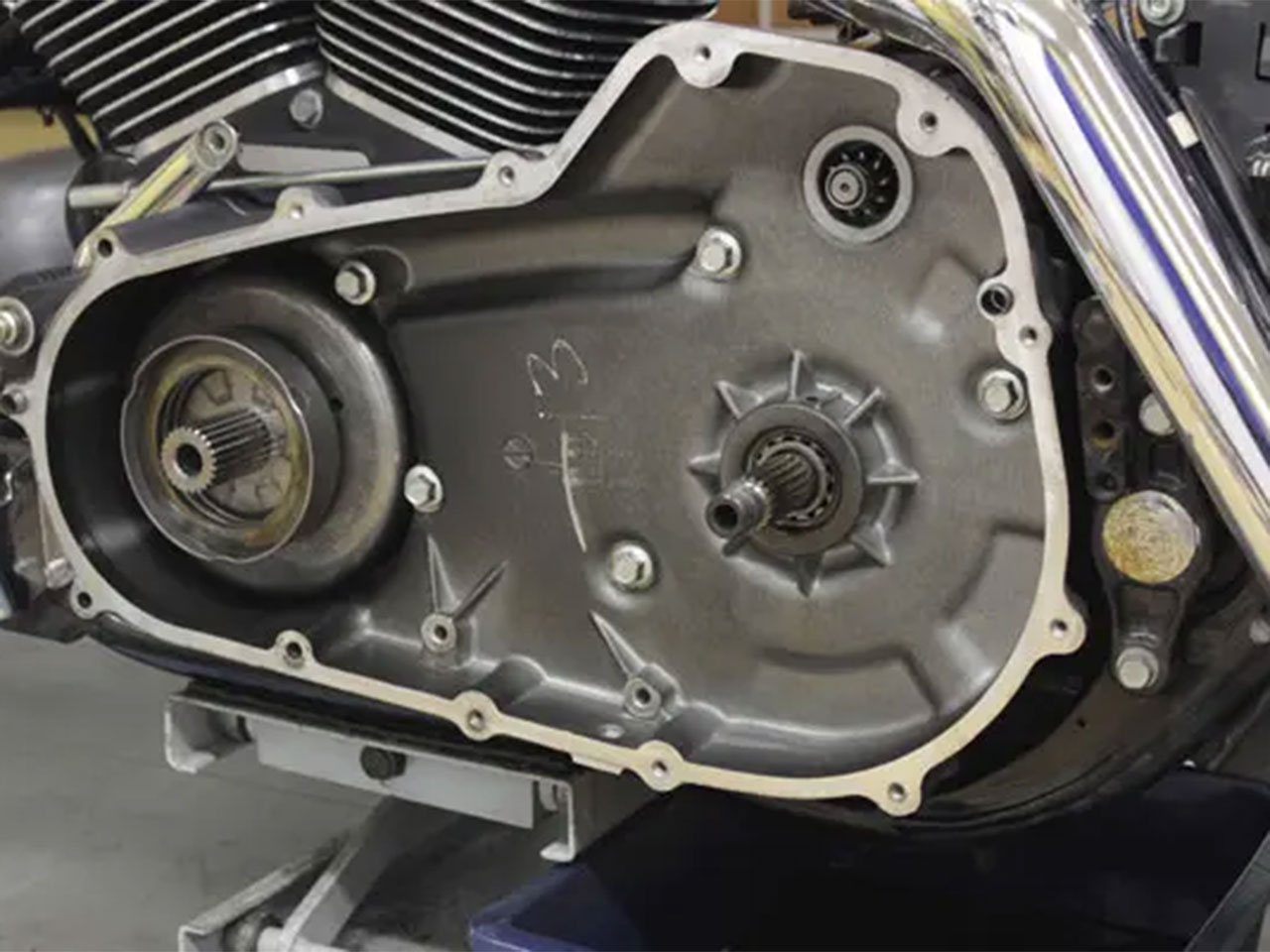

反対側からボルト2本で装着されているスターターを外し、インナープライマリーを固定しているボルト5本を外しインナープライマリーケースを取り外します。
メインシャフトシールの交換

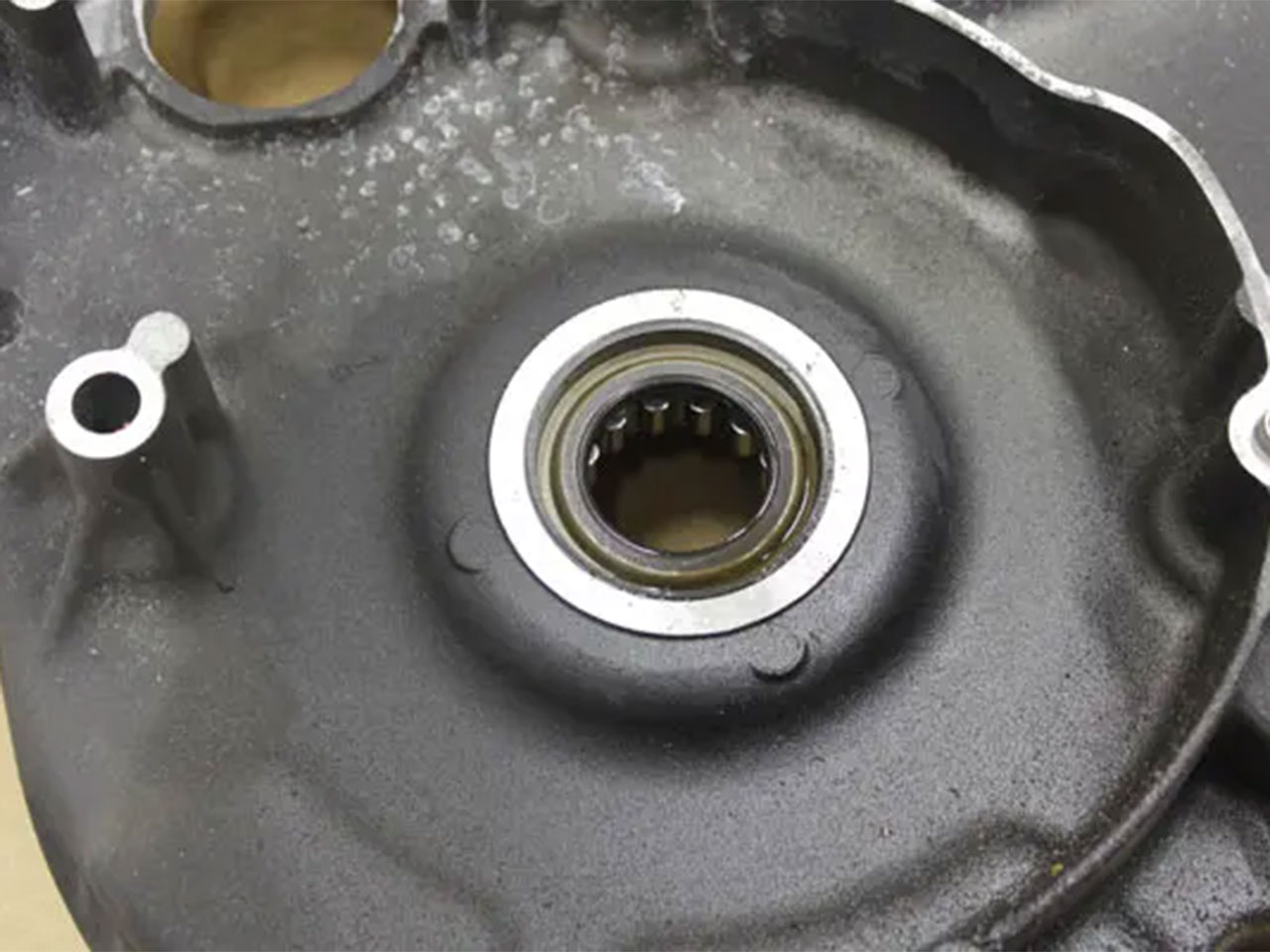

インナープライマリーケース裏側を見ると、漏れたオイルの付着が確認できます。これがハーレー プライマリーオイル漏れの直接原因です。
シールプーラーを使用して古いメインシャフトシールを慎重に取り外します。
取り外した後は必ず清掃を行い、新品のメインシャフトシールを圧入します。
このタイミングで必ず確認したいのがメインシャフトベアリングのガタつきです。
・回転に違和感がある
・横方向にガタがある
このような症状があれば、メインシャフトベアリングも同時交換を推奨します。シールだけ交換しても、ベアリングに問題があれば再発の可能性が高くなります。
組み付け時の重要ポイント
交換後は取り外しと逆の手順で組み付けます。
ここで最も重要なのが、ガスケットの再利用を絶対にしないこと。プライマリーカバーガスケット、Oリング類はすべて新品を使用してください。

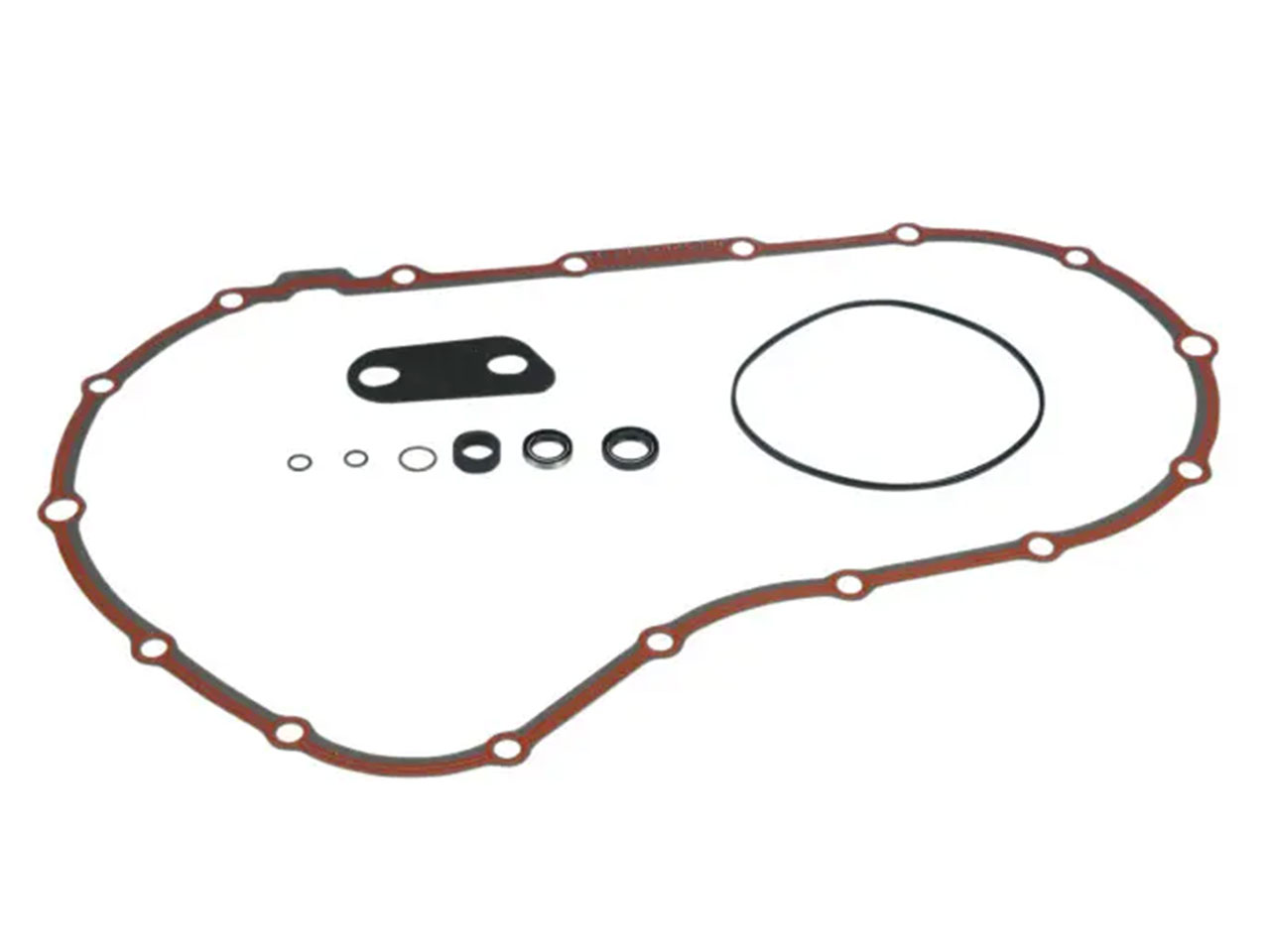

今回の作業で使用したプライマリーガスケットキットには、必要なガスケット類がすべて含まれています。ハーレー プライマリーオイル漏れ修理には、専用キットの使用が確実です。
最後に規定量のプライマリーオイルを注入し、漏れがないか確認して完成です。
ハーレー プライマリーオイル漏れを放置するとどうなる？
オイル漏れを放置すると、
・クラッチ滑り
・チェーン焼き付き
・駆動系トラブル
・車体の著しい汚れ
など、悪影響しかありません。
特にプライマリー内部は駆動系の要。潤滑不足は致命的な故障につながります。「にじみ程度だから大丈夫」と思わず、早めの点検・修理が結果的に修理費を抑える近道です。
ハーレー プライマリーオイル漏れは早期対応を
ハーレー プライマリーオイル漏れの原因として多いメインシャフトシールの劣化。作業は分解工程が多く専門知識も必要ですが、適切に交換すれば再発を防ぐことができます。
オイル跡を見つけたら、まずは漏れ箇所の特定から。
プライマリー周辺に異常を感じたら、早めの点検・部品交換をおすすめします。
愛車を長く快調に乗るために、定期的なメンテナンスを心がけましょう。
