ハーレーのブレーキシステムにおいて、キャリパーと常にセットで機能しているのがマスターシリンダーです。 どのハーレーモデルでも基本構造は大きく変わらず、特に80年代以降のモデルであれば、現行車とほぼ同様と考えて問題ありません。
そのため、ハーレー マスターシリンダー オーバーホールの作業内容も比較的シンプルで、多くの場合は
・分解
・洗浄
・ゴム製カップシールの交換
これだけで本来のブレーキタッチを取り戻せるケースがほとんどです。
ブレーキは重要保安部品に該当するため、リペアパーツの供給も安定しており、年式が古いハーレーでも対応しやすい点は大きなメリットと言えるでしょう。
レバー（ペダル）タッチが悪くなった、踏みしろが増えたと感じた場合は、マスターシリンダー内部の汚れや劣化が原因であることも多く、オーバーホールによって改善が期待できます。
作業前の準備
作業を始める前に、車体をジャッキアップしてしっかりと固定します。
その後、バッテリーのマイナス端子を必ず取り外し、安全を確保した状態で作業を行いましょう。
ブレーキ周りの作業は安全性に直結するため、落ち着いて確実に進めることが重要です。

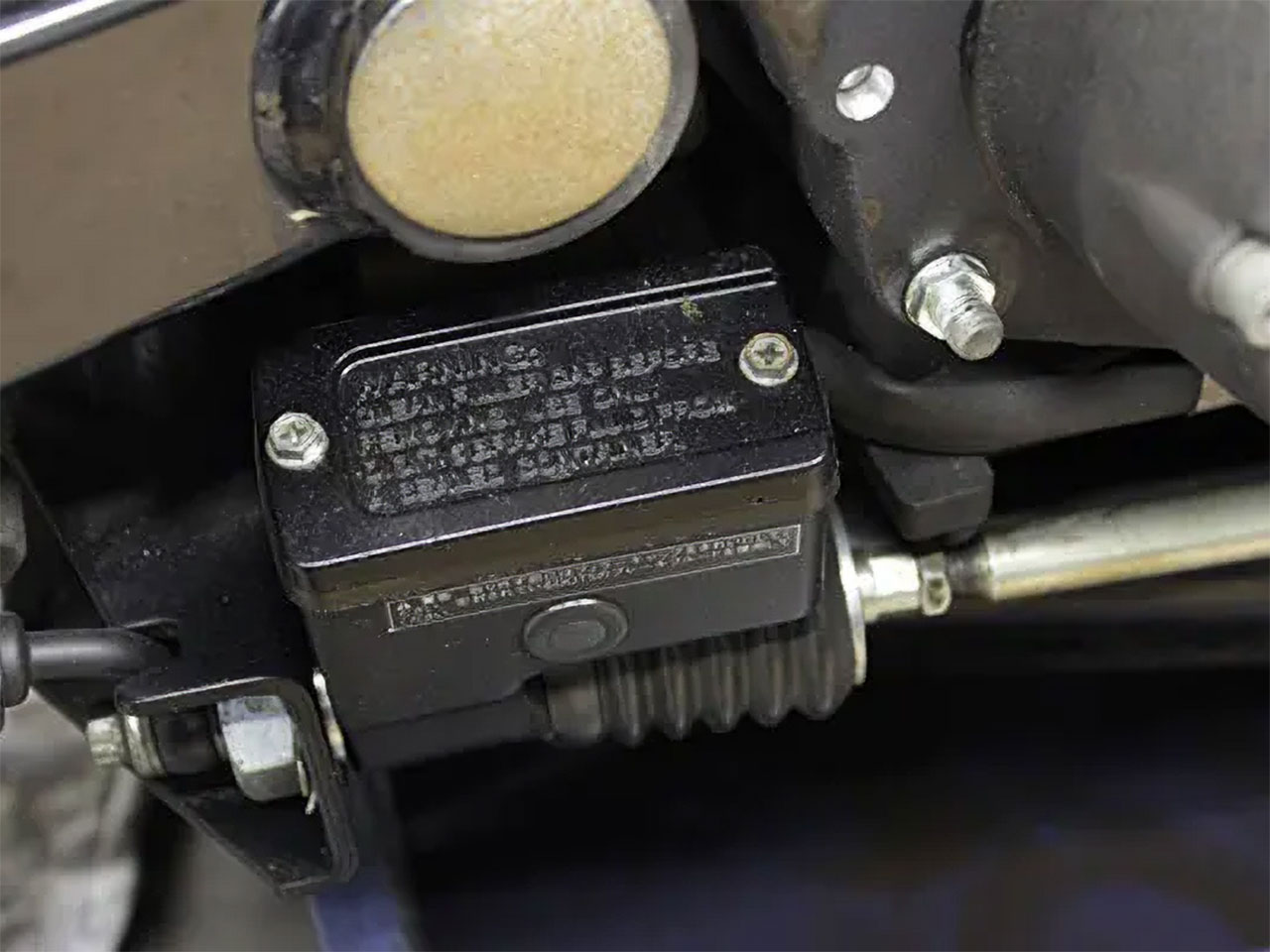

マフラー・ブラケットの取り外し
リアブレーキマスターシリンダーへアクセスするため、マフラーおよびブラケットを取り外します。
車種や仕様によっては作業スペースが限られるため、無理な姿勢にならないよう注意しましょう。

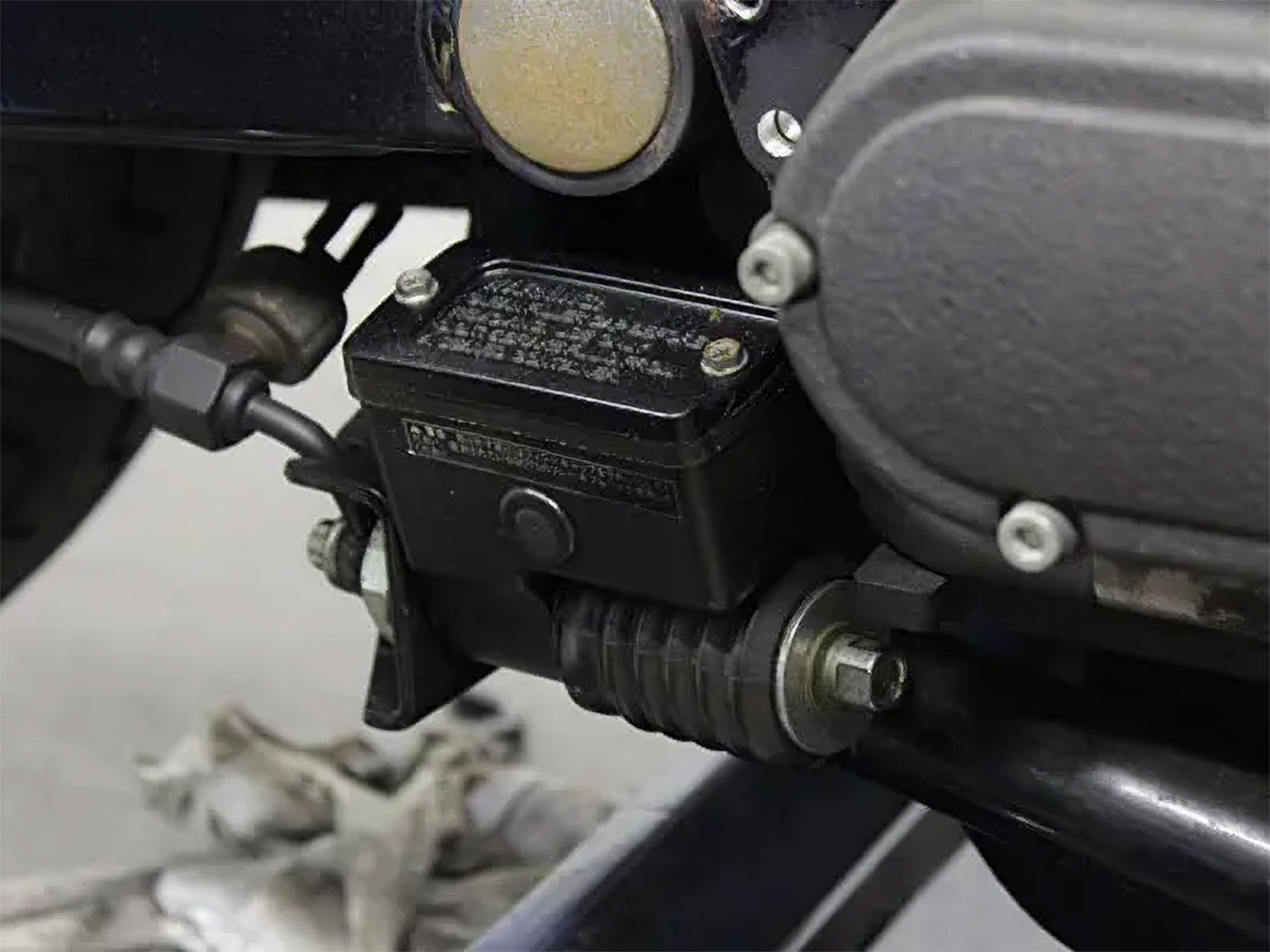

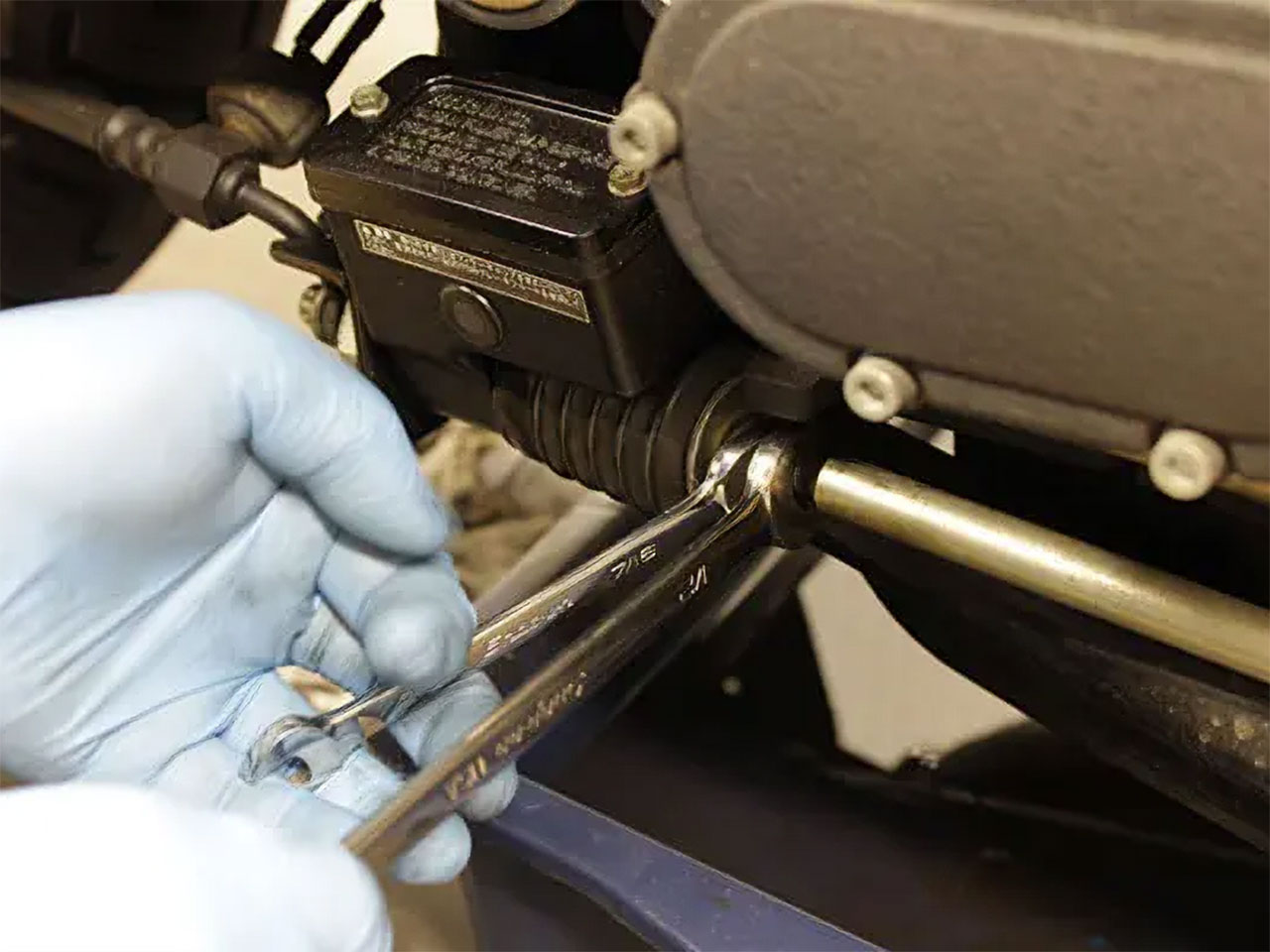

ブレーキレバーロッドの取り外し
フットペグマウントを取り外し、マスターシリンダーのプッシュロッドからブレーキレバーロッドを分離します。
ブレーキホースの取り外し
マスターシリンダーに接続されているバンジョーボルトを緩め、ブレーキホースを取り外します。
この際、ブレーキフルードが漏れてくるため、受け皿を必ず用意してください。

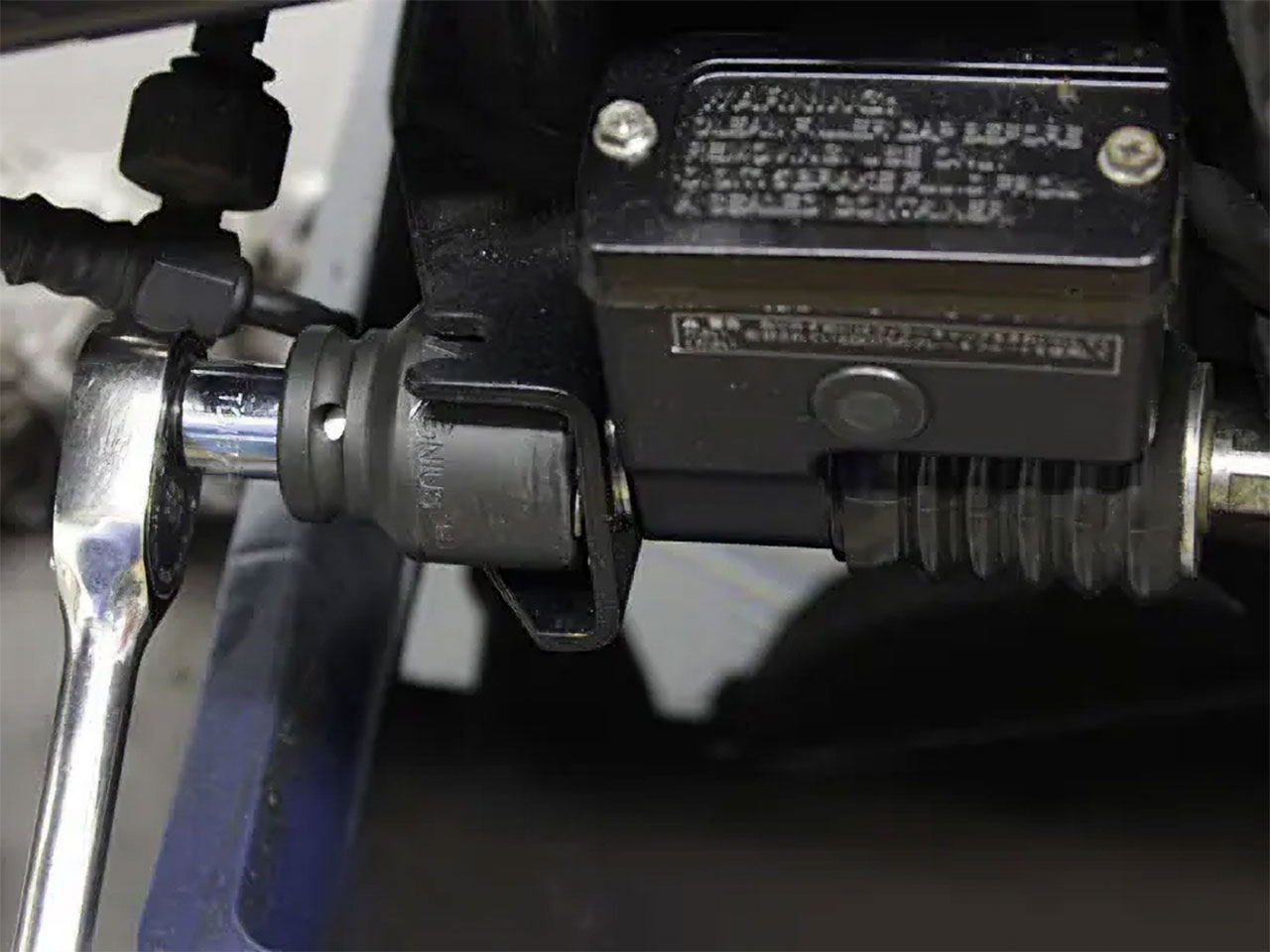

マスターシリンダー本体の取り外し
車体側に固定されているナットは、ロックプレートを平らに戻してから緩めます。
その後、リアブレーキマスターシリンダー本体を車体から取り外します。

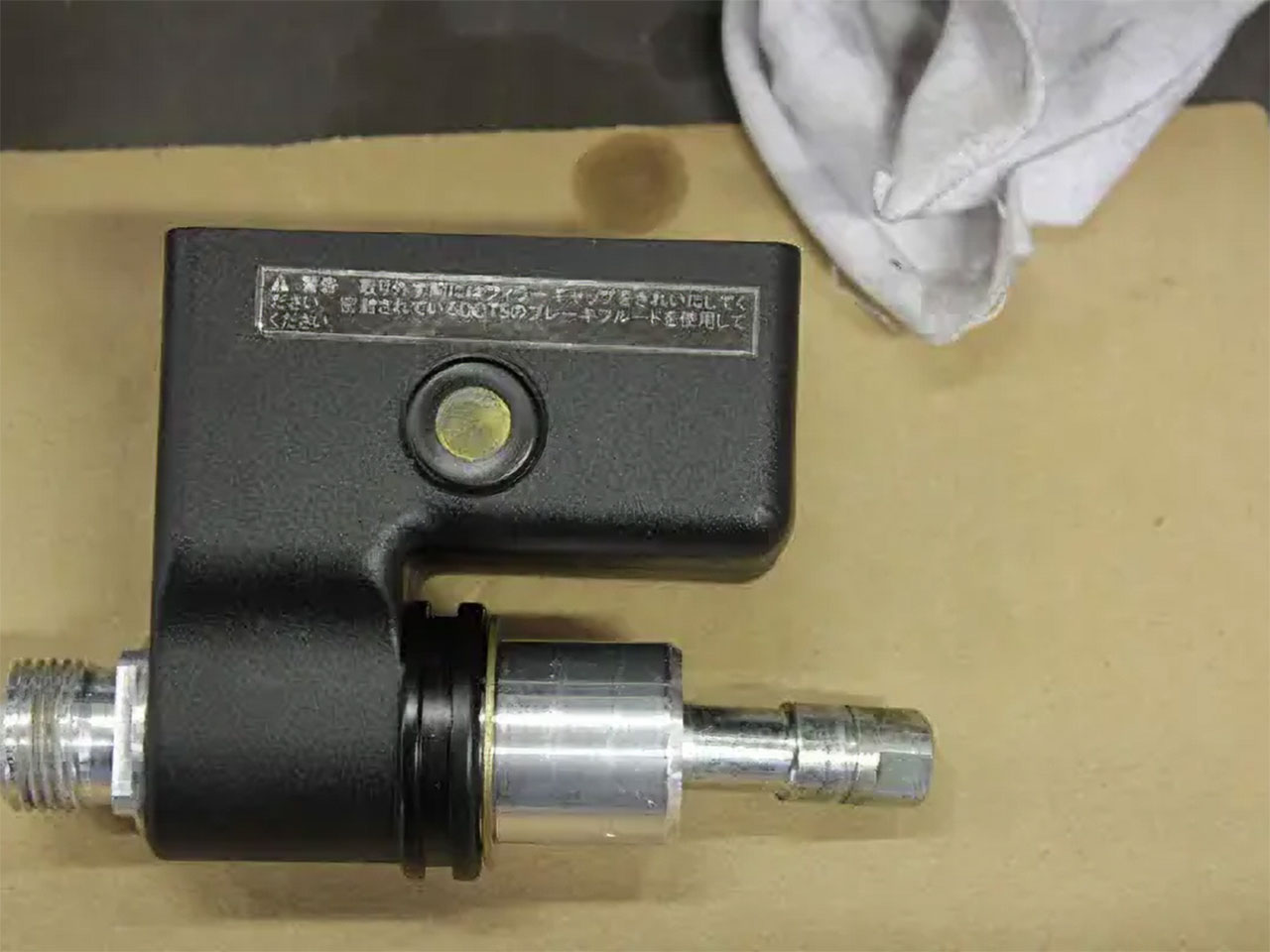

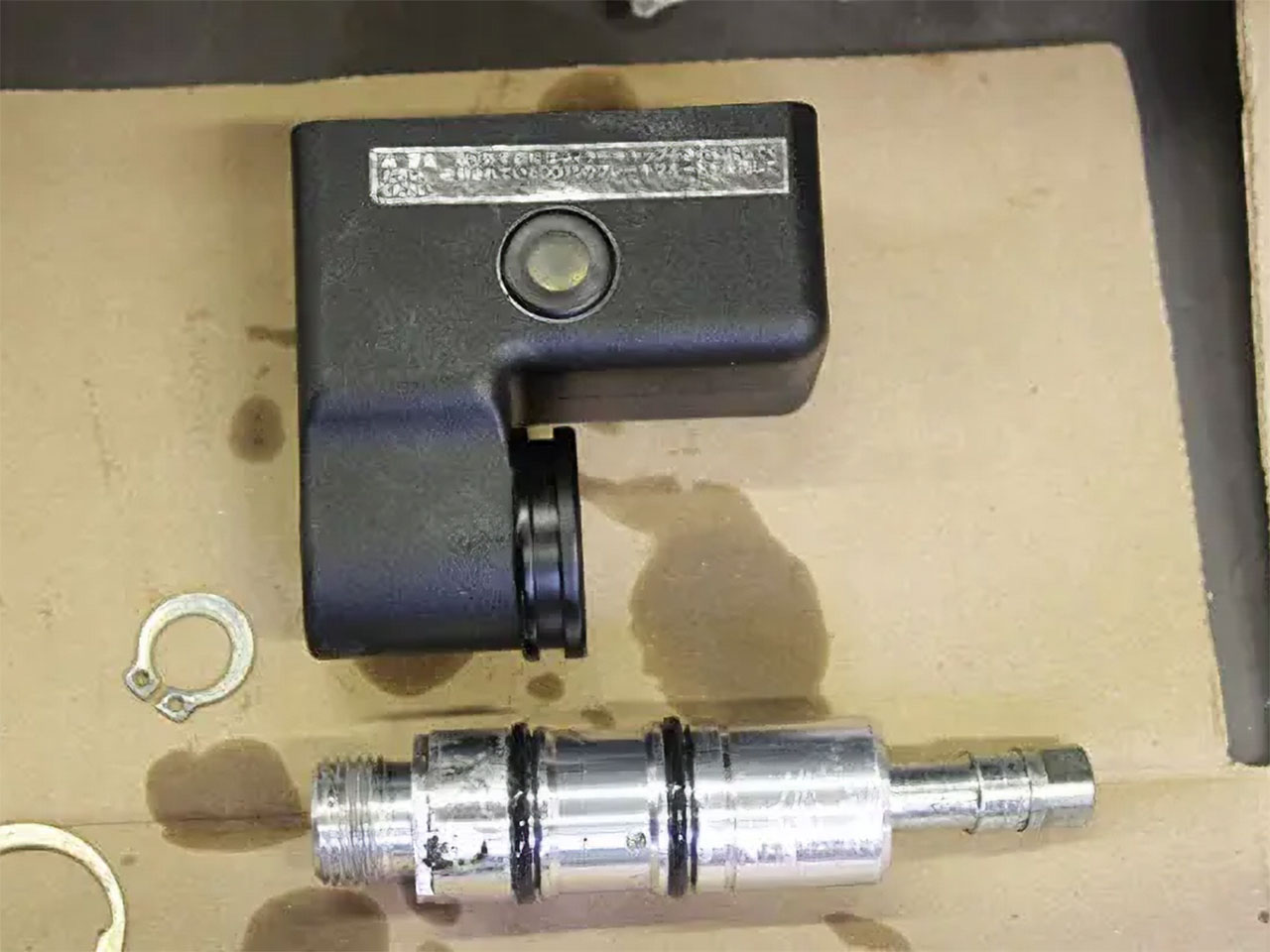

リザーバータンクの清掃
マスターシリンダーをリザーバータンクから取り外し、内部に溜まった汚れやスラッジを丁寧に清掃します。
この工程をしっかり行うことで、オーバーホール後のトラブル防止につながります。

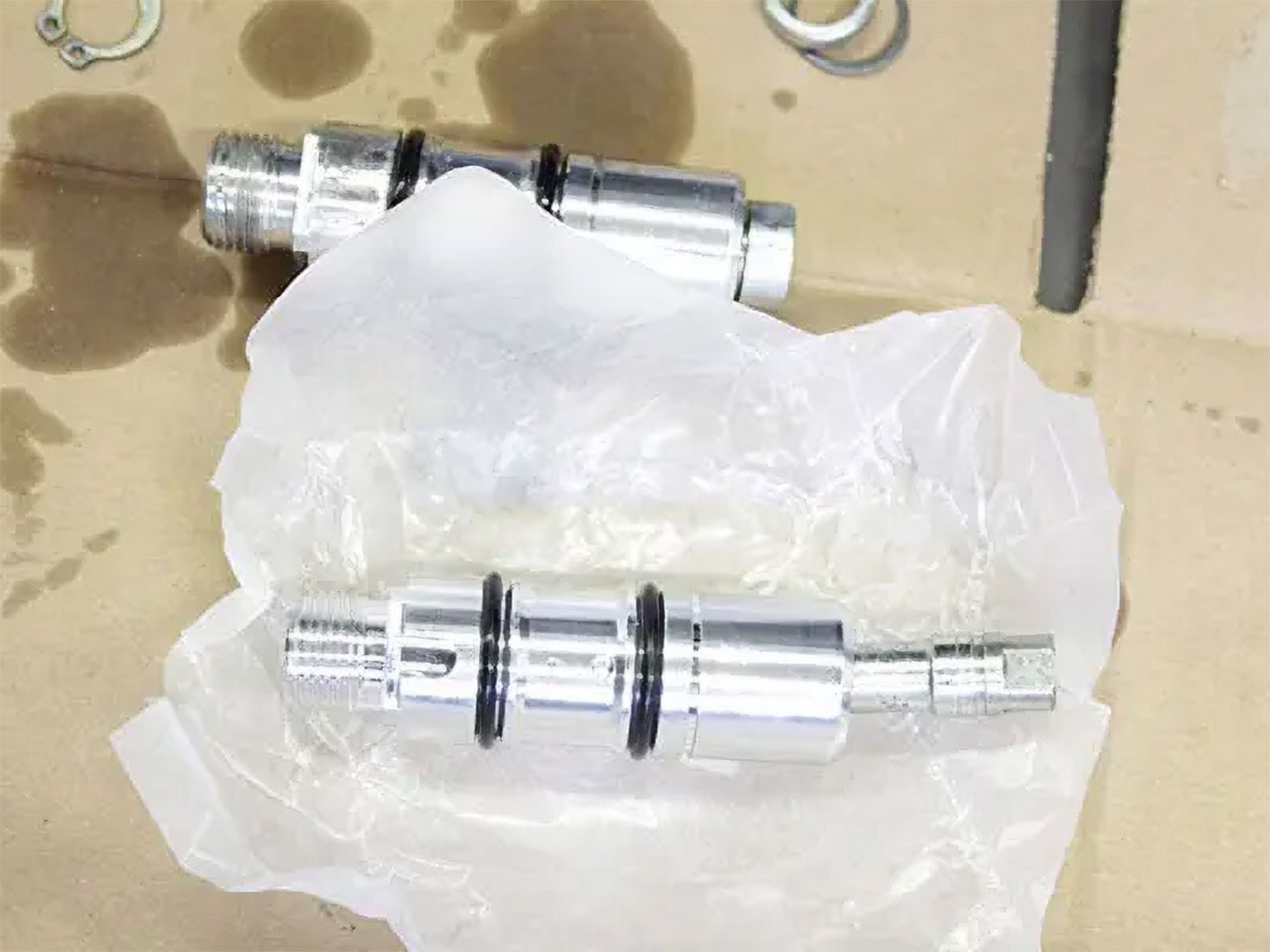

グリス塗布と組み付け
今回の車両はマスターシリンダーをアッセンブリー交換するため、ピストンやピストンカップの組み付けといった細かな作業は不要です。
・マスターシリンダーアッセンブリーのゴム部
・リザーバータンク側の差し込み部
これらにグリス、もしくはブレーキフルードを薄く塗布して組み付けます。 さらに、プッシュロッドとピストンの接触面にも忘れずにグリスを塗布しておきましょう。

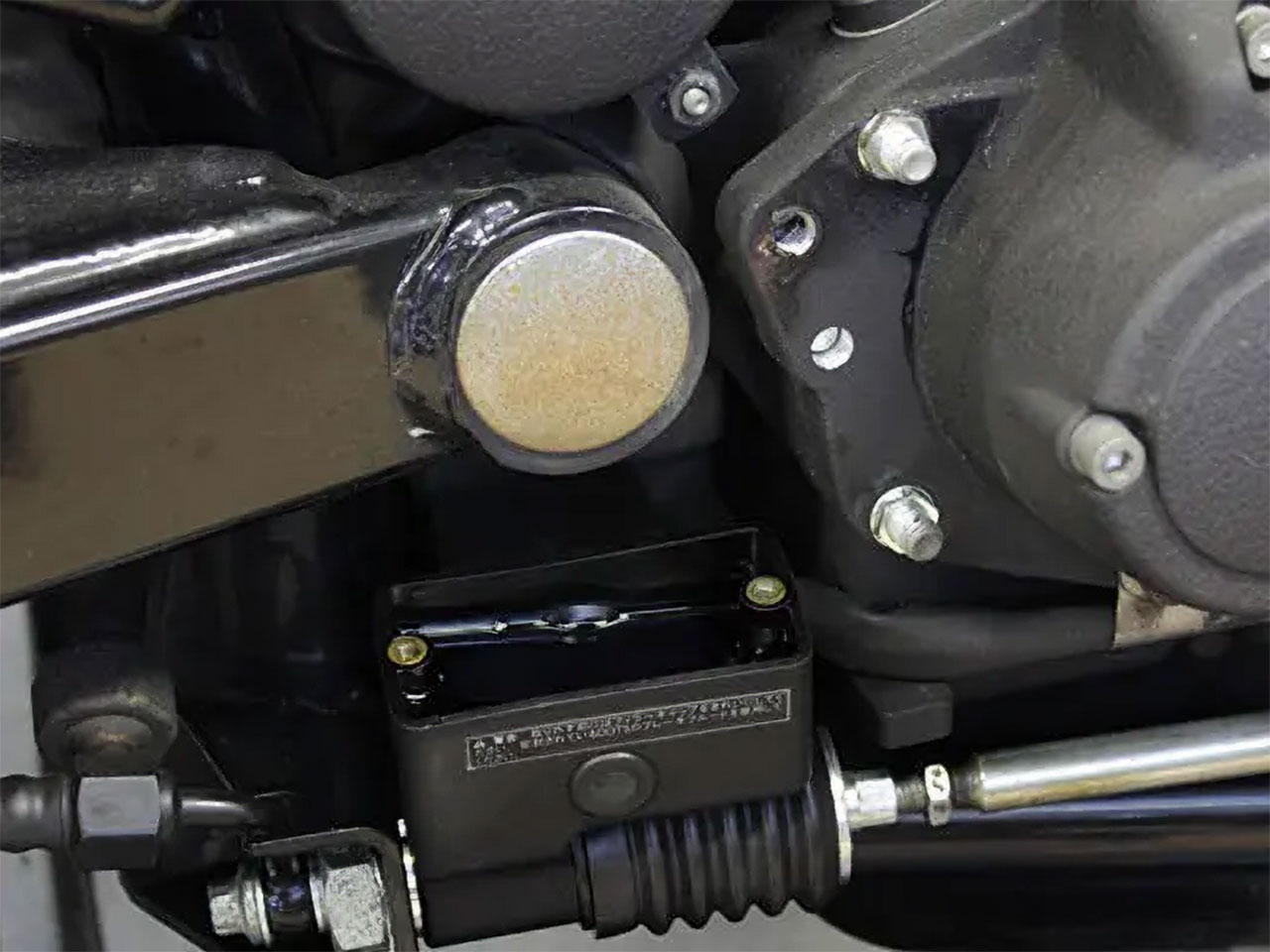

ブレーキホース・ブレーキレバーロッドの取り付け
マスターシリンダーアッセンブリーを車体へ固定後、ブレーキホース、ブレーキレバーロッドを元通りに取り付けます。
その後、ブレーキフルードを注入し、漏れのチェック → エア抜き作業を確実に行います。
完成
エアー抜きが終わったら、マフラー、ブラケットなどを取り付けて完成です。
安全に配慮
ブレーキはハーレーに限らず、バイクにおける最重要安全装置です。
ハーレー マスターシリンダー オーバーホールは比較的作業しやすい部類ではありますが、少しでも不安を感じた場合や理解が追いつかない場合は、無理をせずショップへ依頼する判断も大切です。
安心・安全に走るためにも、ブレーキ整備は確実に行い、快適なハーレーライフを楽しみましょう。
